Profil produktionslinje

Profilproduktionslinjen använder SJSZ-65/132-serien med koniska dubbelskruvextrudrar, vakuumformningsplattformar i rostfritt stål, bandtraktorer, integrerade automatiska skärmaskiner och fällbara avlastningsställ. Formningsplattformen är utrustad med en högtrycksvakuumpump och en vattenpump, som är fyrdimensionellt justerbara. Traktorn är pneumatiskt klämd. Den automatiska skärmaskinen med fast längd använder en färdbrytare för att klippa till en fast längd. Staplingsstället är 6 meter långt, tillverkat av rostfritt stål och pneumatiskt vänt.

fall

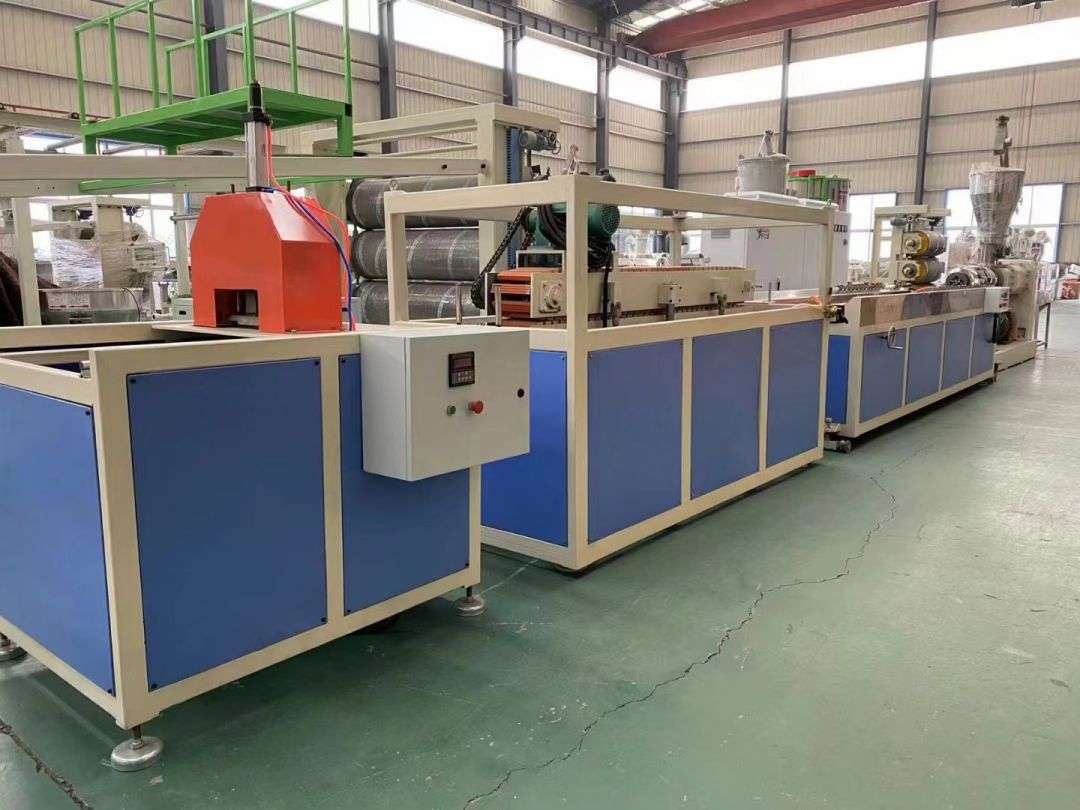

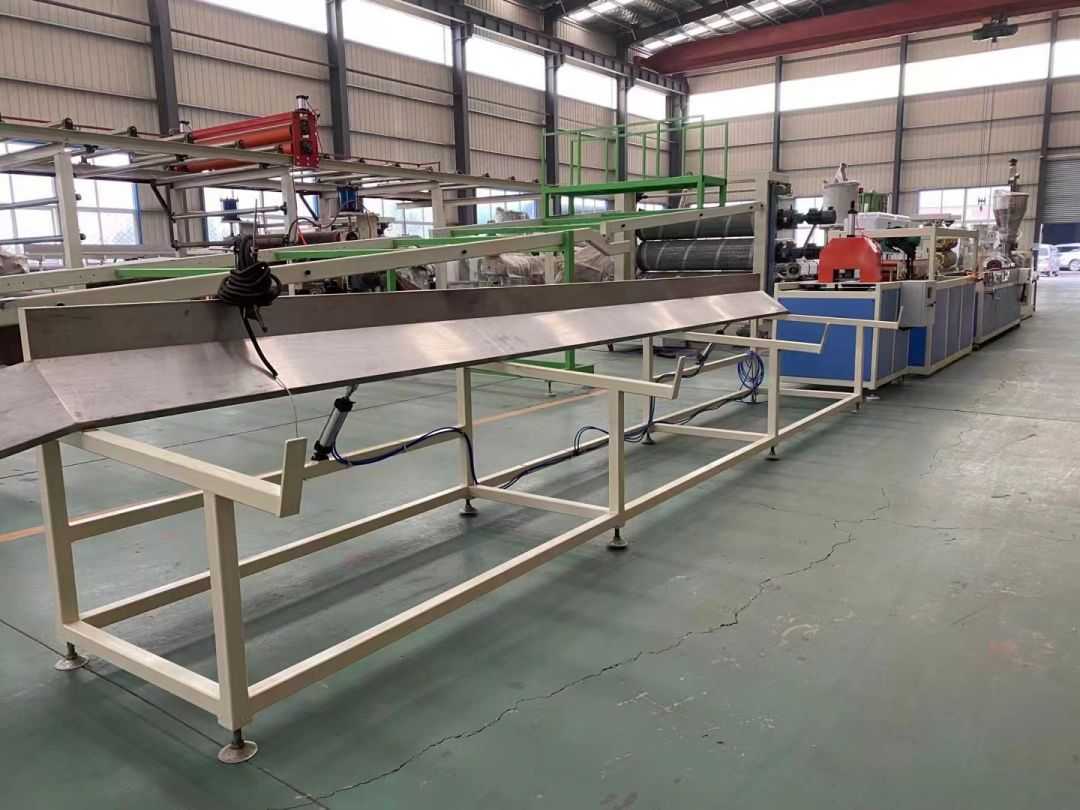

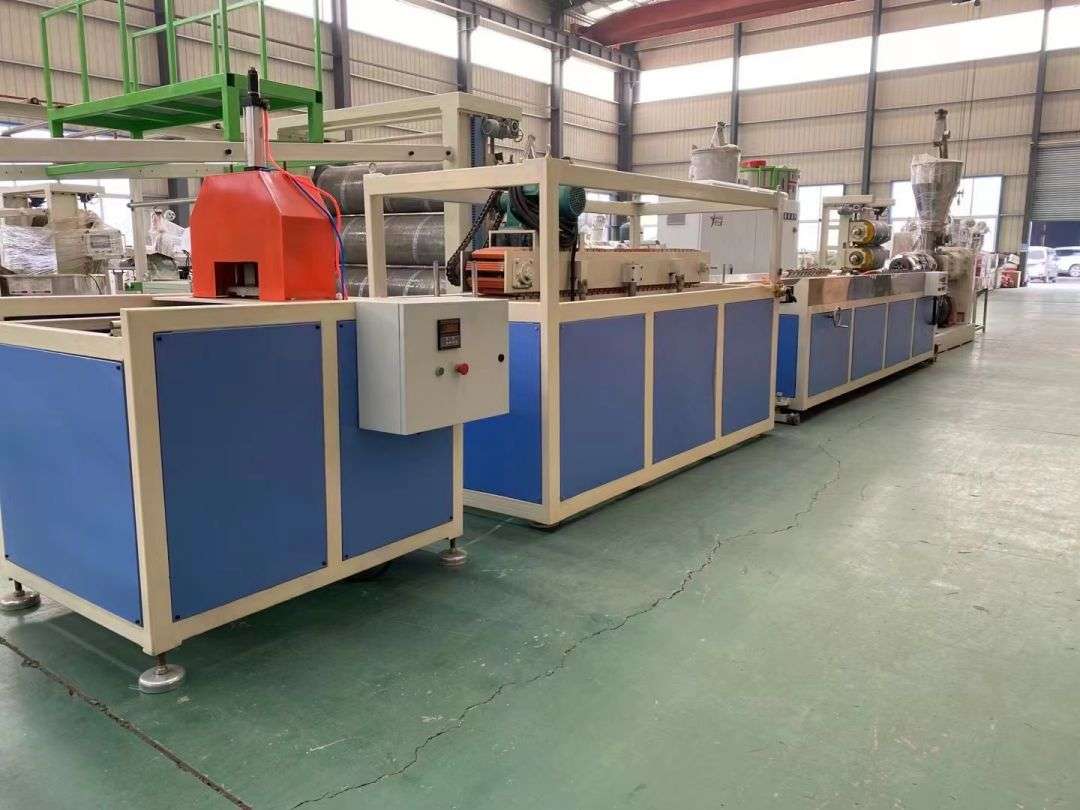

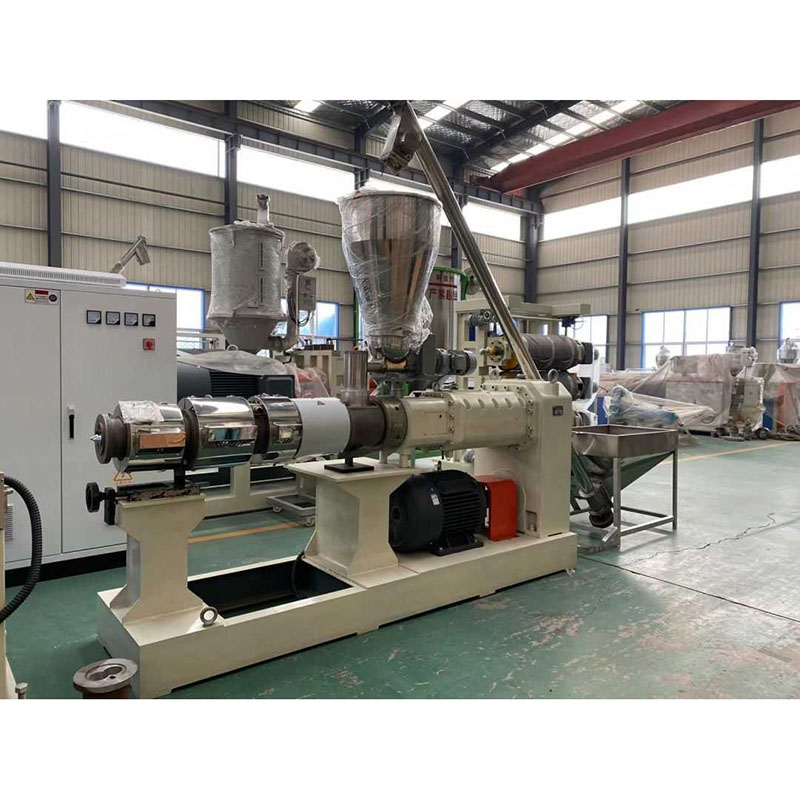

produktdisplay

projekt	teknisk parameter
huvudmotor
elstyrskåp	* Luftomkopplare: Chint * Ståltjockleken som används är inte mindre än 1,5 mm, och alla elektriska komponenter är av välkända märken
Produktionsvolym (kg/h)	100-200 (varierar med olika extruderingsvolym av bearbetade material och driftsförhållanden)
storlek (mm)	3670 x 1500 x 2350 mm
vikt (kg)	3000 kg
Automatisk dosering och matningsbehållare	Material: rostfritt stål
Kraftöverföringsledning	trefas fyrtrådssystem
Temperaturregulator, med nödstopp och skyddsfunktioner	Intelligent temperaturkontrollbord Överströmsskyddslarmfunktion Högspänningssystem för överbelastningsskydd.
särdrag	Hög skjuvning, bra mjukgörande effekt, hög uteffekt (100-160 kg / h) profilextruderingshastighet av motsvarande storlek för att möta produktionslinjens produktionskrav. Tillverkningsmaterial på hög nivå och hållbara delar har robusta egenskaper.
Hur manöverpanelens data visas	digital display
Skruv: högkvalitativ legering 38CrMoAIA nitridskikttjocklek 0,7 mm, ythårdhet HV940, Ra0,4um Kinas välkända varumärke
diameter (mm)	65/132 mm
aktiv längd (mm)	2140 mm
kvantitet	Artikel 2
form	avsmalning
Hastighet Hastighet (r/min)	1~34 (divers)
Fat högkvalitativ legering 38CrMoAIA nitridskikttjocklek 0,7 mm, ythårdhet HV940, Ra0,4um
Maskincylindertyp	monolitiska enheter
Uppvärmningsmetod	Värmering i gjut aluminium
Antal uppvärmningsområden	Område 4
värmeeffekt (kw)	30Kw（11/4/6/8）
temperaturområde (℃)	50~350 ℃
Antal kylområden	3 distrikt
Kombinerad flödeskärna	45 #, förkromad inneryta
kylvätskepassage	3X250w fläkten är kyld
kylmedium	luft
kvalitetssäkring	Livslängd på över 10 000 timmar
Maskintrummans hanteringsmetod	Dubbellegerad hårdhet HRC 55-62
2. Drivsystem och retardationssystem
Huvuddriven motorkraft	37kw, Shandong kända märkesmotor
Arbetssätt för huvudmotorn	Trefas asynkronmotor, direkt ansluten till växellådan, motorn med variabel frekvensomvandlingsregulator
Hastighet för huvuddrivningens huvudmotor	30~1400r/min
Växellådans märke	Horisontell växellåda med hög torsion, lutande växel med hård tand
kugghjul	Kväveinfiltrationsbehandling, växelmaterialet är 20CrMoTi
jobbbiljettlåda	De två reduktionsaxlarna för distributionslådan drivs av taiska växlar
Hastighetsregleringsläge för huvudmotorn	AC hastighetsreglering
3. vakuumpumpsystem
typ	vattenring vakuumpump
motorns kraft	3kw
Motorns arbetsläge	trefas asynkron motor
vakuum grad	0~-0,8pa
vakuumpump	Avgashastighet: 60m³/h

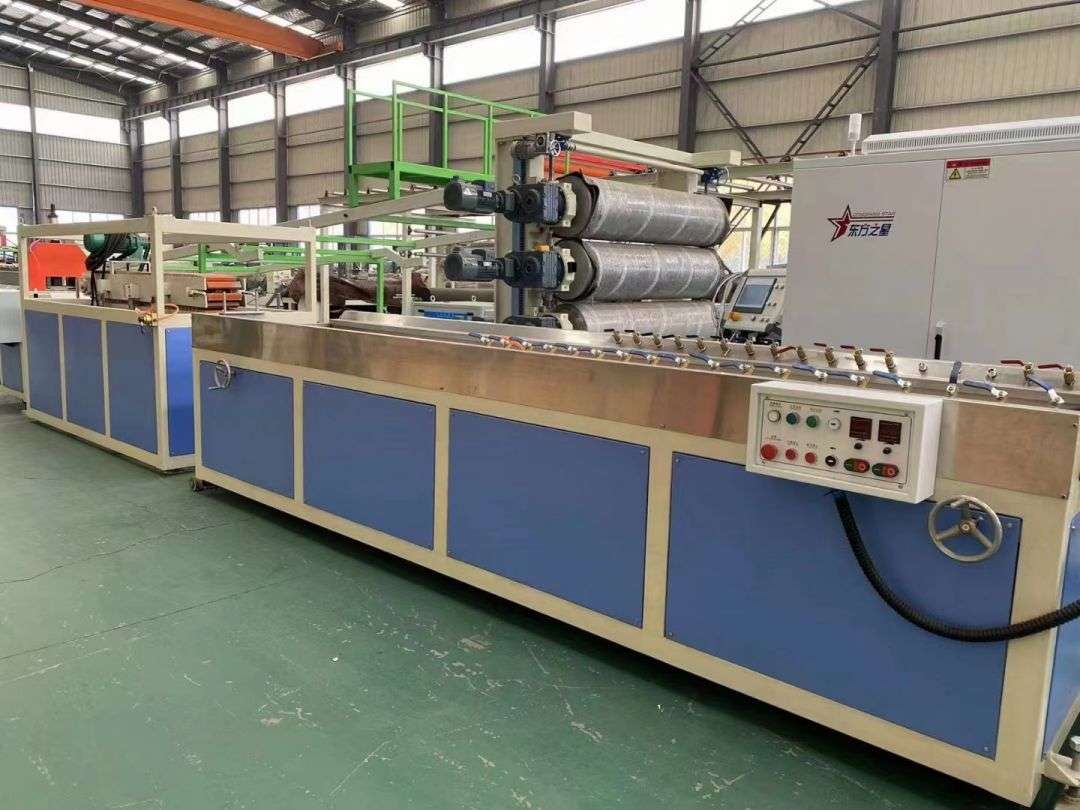

1. 240 Vakuum dukningsbord

storlek (mm)	400012001475 mm (inklusive styrskenas storlek)
Vattenplattans material	rostfritt stål
Antal luftmunstycke och vattenmunstycke	Cirka 60
Flytta motorn före och efter	0,75KW (1 set)
vattenpump	3KW
Vakuumpump typ	Vattenring vakuumpump
Vakuumpumpkraft	Två, 4kw
vakuumgrad (Mpa)	0~-0,8pa
Vattenångmunstyckets läge och anslutningsläge	Plats: båda sidor av inställningsstadiet: fast typ
Justeringsläge för mitthöjden	Cochlea mask manual
kontrollskåp	1、 enkel hantering. 2、 Se inställningstabellen före och efter elektrisk justering, manuell upp- och nedjustering. 3、 Elektriska apparater är gjorda av Chint 4、 Alla motorer har överbelastningsskydd.
Vattentankens volym och mängd	Cirka 150L

Allmänna specifikationsparametrar

Automatisk vattentillförsel och avloppskontroll

Vakuumtabell 1

Flytta 700 mm mm och framåt

Vänster och höger finjustering ± 30mm

Vattenskivor är gjorda av rostfritt stål

Externt rör och utrustning är lätta att installera och enkelt översyna.

Alla ytterrör för vattenförsörjning och avlopp är gjorda av storlek 1 "-2" galvaniserade stålrör.

snyggt utseende

2. Bandtraktor

Lång, X och bred (mm)	1800mm x 1500mm x 1700mm
Draghastighet (m/min) maximal dragkraft	0,8-5 m/l 4000 N
Drivmotoreffekt (kw)	2,2kw x 1
Spår sätt	pneumatisk
Motoranslutningsläge	stjärnanslutning
antal motorer	1
motorhastighet	10~1450r/min
Spår effektiv längd	1500 mm
Motorhastighetsreglering	AC-motor, inverterhastighetsreglering
Anslutningsläge av gummi och spår	Snabbansluten med skruvar, lätt att installera och ta bort
Egenskaper för dragblock	Kombinera med gummiblock och Q235A stål, med god hållbarhet och slitstyrka
Lägets clammode	pneumatisk styrning
Traktorns mitthöjd	1000 ± 50 mm, justerbar, synkron draghastighet.
Tryckluftstryck	0,5~0,7Mpa
Kedjetankningsmetod	Manuellt tillägg
kontrollskåp Cylinder & pneumatiska delar	Elektriska delar: Chint Cylindern används av Yadke
Alla pneumatiska delar: Yadker × Traktorns styrenhet finns på vakuumkontrollkortet × Dörrarna och lådorna på de återstående sidorna är tillverkade med en tjocklek på 1,5 mm stålplåt. × Traktorns utseende är vackert.

Automatisk skärande integrerad maskin

3. Skärmaskin: 1 200 MM X 1 160 MM X 1 600 MM
Tryckläge Skärnoggrannhet Klipphöjd Sänk motoreffekten	pneumatisk krets ≤2 mm ≤150 mm 1,5 kw
Maximal skärbredd	260 mm
mätarmetod	fotoelektrisk strömbrytare
Luftkompressionstryck	0,5~0,7Mpa
