PVC-kantbandsutrustning Tekniska parametrar och konfiguration 1 Specifikation modell SJ65-28/1 2 skruvar diameter 65mm 3 Skruvlängd-diameterförhållande 28:1 4 Skruvstruktur typ PVC specialskruv 5 Fatstruktur Fat integrerad 6 skruv, fatmaterial 38CrMOALA 7 Nitrering av skruv och cylinder Nitreringsbehandling 8 skruvar och fats livslängd är ca 3 år 9 Huvudenhet variabel frekvens motoreffekt 18,5KW

Skicka förfrågan

Produktbeskrivning

PVC-kantbandsutrustning
Tekniska parametrar och konfiguration

Projektutvärdering

1.1. Grundläggande information:

råvara	PVC-partiklar.
Behandla	Matning, extrudering, formning, dragkraft, prägling, lindning, produkttestning och applicering
Avkastning	30-80kg /h Rimlig fluktuation beroende på materialegenskaper och produktspecifikationer
Maskinfärg	Ljusgrå & mörkvit pickguard i orange eller himmelsblått
Fabriksefterfrågan	Konstruktion av fundament, konstruktion, markarbeten och väggarbeten; Leverera kranar, gaffeltruckar och annan lyftutrustning; installationsmaterial och verktyg; Utrymme: (MMM): 18M (längd) × 1,5M (bredd) × 2,5M (höjd);
Matningsspänning	Strömförsörjningsspänning: 3-fas 380V 50Hz Spänningstolerans: 5%/-5%; Frekvens: 50HZ±2% Total effekt: 40KW (produktionslinje), faktisk utnyttjande 60 %
Ledningar/rör/kablar/tryckluft	Ledningar/kablar: Från strömförsörjningen för att styra denna produktionslinje och alla kablar från styrskåpet till varje maskins skåp; Vattenförsörjning: 0,5 kubikmeter per timme Tryckluft: 0,4-0,6 PM

1.2 Huvudsakliga kommersiella villkor

Projektnamn	Produktionslinjelösning för PVC-kantband
pris	87 000,00 RMB (fraktpris för företaget)
Betalningsmetoder	30% deposition, 70% full betalning före leverans.
Leverans	25 arbetsdagar
Paket	PE-omslagsfilm eller naken förpackning
Hållbarhet	12 månader
Offertens giltighetstid	30 dagar
Utrustningsofferttid: 20 23 - 3 - 12

II. Utrustningskapacitet Introduktion

Enhetsmodell	Tillämpliga produktråvaror	Avkastning
S J65-28/1	PVC-granulat	Effekt: 30-80 kg/h (rimlig fluktuation beroende på olika material och driftsförhållanden)
Produktstorlek	Tillverkad enligt kundens ritningar eller prover

III. Utrustningslista och offert

Serienummer	namn	kvantitet	pris
1	Spiralmatare i rostfritt stål	1 set	0. 30 000 yuan
2	S J65 Edge Banding Extrusion Line	1 set	84 000 yuan
3	Bruksanvisning	1 portion
4	Elektriskt schema	1 portion
5	Maskintillbehör av plast	1 portion

IV. Kort beskrivning av maskinens prestanda

Produktnamn: Produktionslinje för PVC-kantband
Punkt	projekt	Obligatoriska specifikationer
	Produktionsspecifikationsområde	Lämplig för PVC-kantband eller PVC-hörnlinje och andra profilprodukter
	Maximal produktionskapacitet Kg/h	3 0- 8 0
	Maximal extruderingshastighet m/min	0,5-15
	Produktionslinje centrumhöjd (mm)	1000
	Produktionslinjelängd mm	Cirka 13 000

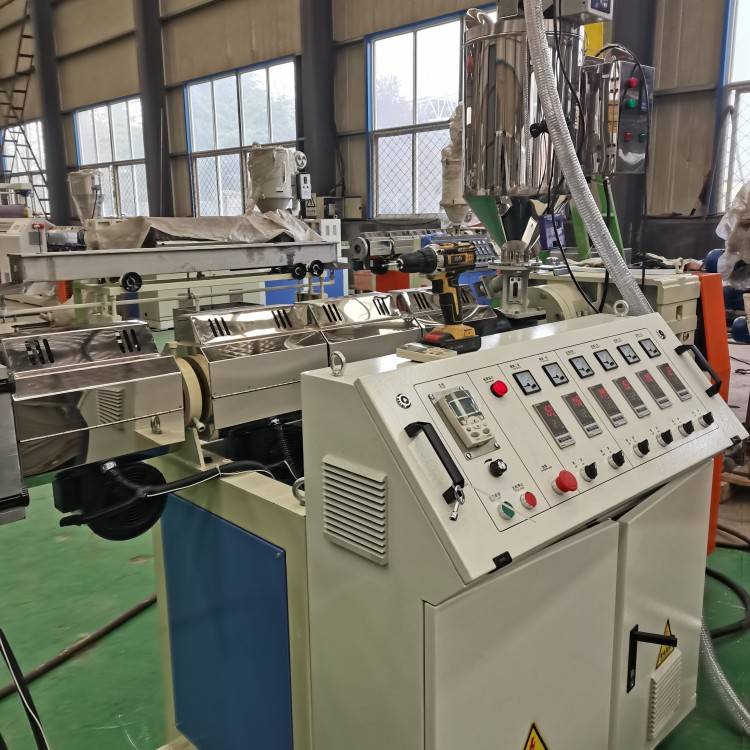

	Produktionslinje för PVC-kantband. S J65-28/1 extruder
1	Specifikationer	S J65-28/1
2	Skruvdiameter	65 mm
3	Skruv bildförhållande	28:1
4	Skruvstruktur	PVC specialskruv
5	Fatstruktur	Fat integrerad
6	Skruv, fatmaterial	38CrMOALA
7	Nitrering av skruv och fat	Nitreringsbehandling
8	Livslängd för skruv och pipa	Ca 3 år
9	Huvuddriven motoreffekt med variabel frekvens	18,5 KW
10	Växellåda	Changzhou plast maskiner speciell reducering
11	Fatvärmekraft	16KW
12	Fatkylningsmetod	Luftkylning
13	Kylfläkteffekt	4 × 0,18 KW = 0,72 KW
14	Laddningsmetod	Spiralmatare i rostfritt stål
15	Huvuddriven variabel frekvens motorhastighetskontrollsystem	18,5 KW frekvensomvandlingsregulator
16	Värd elektriska apparater	Chint lågspänningsapparater, digital intelligent temperaturregulator, växelriktare av känt märke, ergonomiskt strukturerat elektriskt styrskåp.
17	Värd för extern strömförsörjning	Trefas femtrådssystem Total installerad kapacitet 50KW\|+40KW

Produktnamn: Produktionslinje för PVC-kantband. Forma
Punkt	projekt	Obligatoriska specifikationer
	Forma
1	Strukturell form	Staplingsmaskinhuvud för byggstenar
2	Formhuvud och kärnmaterial	45# härdning och härdning
3	Producera produkter med olika specifikationer och modeller	Byte av extruderingsformar av olika specifikationer och storlekar och matchande formningsanordningar
4	Formuppvärmningsmetod	Använd värmeplatta eller värmare i gjuten aluminium utan missfärgning
5	Formens livslängd	Ca 3 år

Produktnamn: Produktionslinje för PVC-kantband . Kylplattform
Punkt	projekt	Obligatoriska specifikationer
1	Dimensionering av tanklängd	2,5 miljoner
2	Vattentrågmaterial	Rostfritt stål
3	Längsgående rörelse motorkraft	0,75kw
4	Strukturell typ	Vattenspray kylning, vattenpump effekt 1,5KW
5	Stereotyp	Vattenkyld formform
6	Avloppslåda, rörmaterial	Rostfritt stål
7	Rörelseområde fram och bak	800 mm
8	Vänster och höger justeringsområde	50 mm
9	Räckvidd upp och ner	80 mm

Produktnamn: Produktionslinje för PVC-kantband. Traction + Präglingsmaskin
Punkt	projekt	Obligatoriska specifikationer
1	Dragmetod	Roller
2	Effektiv dragbredd	200
3	Dragmotor	1,1KW
4	Dragvalsens diameter	150 mm
5	Hastighetskontroll	Frekvenskontroll
6	Präglingsanordning	Byt ut olika präglingsvalsar för att prägla olika produktmönster
7	Fastspänningsmetod	Pneumatisk + manuell
Produktnamn: Produktionslinje för PVC-kantband. Lindningsmaskin
Punkt	projekt	Obligatoriska specifikationer
1	Rullningsmetod	Momentmotor, dubbellägesskiva typ
2	Återlindningslängd	200-500 meter
3	Lindningsmotor	5N
4	Rullediameter	600 mm
5	Urladdningsmetod	Manuell lossning

SJ65/28 enkelskruvsextruder	1 set
Forma	1 set
Stereotypplattform	1 set
Traktorprägling	1 set
Slingrande	1 set

fall

produktdisplay

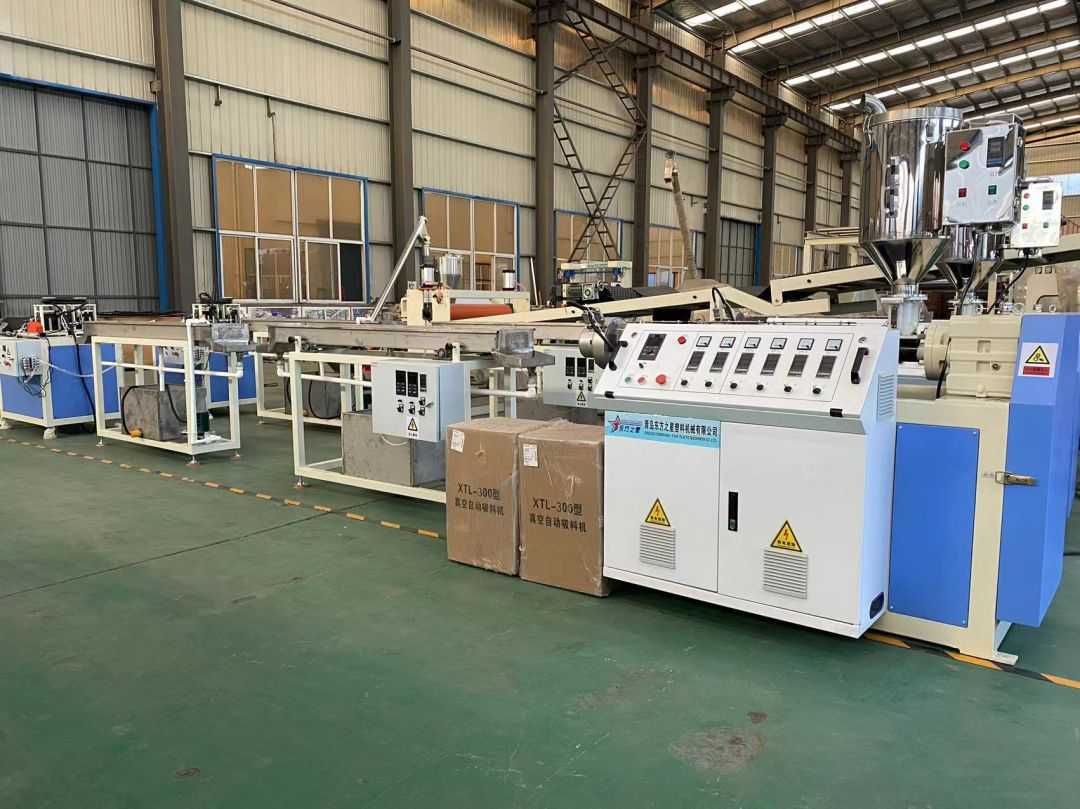

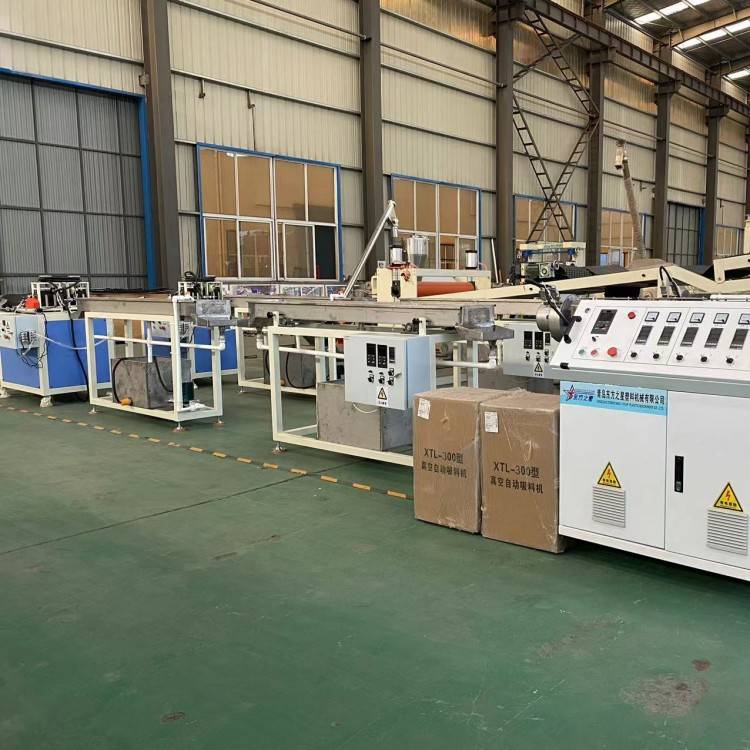

Produktionslinje för PVC-kantbandsremsor.

1 Specifikation modell SJ65-28/1

2 skruvar diameter 65mm

3 Skruvlängd-diameterförhållande 28:1

4 Skruvstruktur typ PVC specialskruv

5 Fatstruktur Fat integrerad

6 skruv, fatmaterial 38CrMOALA

7 Nitrering av skruv och cylinder Nitreringsbehandling

8 skruvar och fats livslängd är ca 3 år

9 Huvudenhet variabel frekvens motoreffekt 18,5KW

Artikeltider	projekt	Kravspecifikation
1	Längd på diameter diskbänk	2,4 miljoner
2	Vattenplattans material	rostfritt stål
3	Längsgående mobil motorkraft	0,55kw
4	Strukturell typ	Spraya vatten för kylning, pumpeffekten är 0,75KW
5	Avsluta vägen	Vattenkyld gjutform
6	Reservoarboxkropp, rörledningsmaterial	rostfritt stål
7	Rörelseområde fram och bak	800 mm
8	Justera intervallet åt vänster och höger	50 mm
9	Upp och ner räckvidd	80 mm
