Produktionslinje för PVC-väggpaneler

Produktionslinje för PVC-väggpaneler består av:

① Kon dubbel huvudmaskin

② Limma extruder

③ Vakuumformningsbord

④ Dragmaskin

⑤ Skärmaskin

⑥ Materialmottagningsställ

Produktionslinjen för PVC-väggpaneler antar intelligent kontroll, hög grad av automatisering, stabil drift, enkel drift och hög produktionseffektivitet. Dessutom har vårt företag alltid hållit fast vid det kundorienterade tillvägagångssättet och alltid implementerat den "nyckelfärdiga" lösningen, vilket ger kunderna dörr-till-dörr-installation, idrifttagning, produktion och utbildning och råvaruformeln säkerställer att kunderna kan producera självständigt och stabilt.

Produktionslinjen för PVC-väggpaneler består huvudsakligen av en konisk dubbelskruvsextruder, ett vakuumformningsbord, en traktor, en skärmaskin och ett materialmottagningsställ.

Produktionslinjen för PVC-väggpaneler antar intelligent kontroll, med hög grad av automatisering, stabil utrustning, enkel drift och hög produktionseffektivitet. Genom att ersätta formar med olika specifikationer kan trä-plast dekorativa väggpaneler av olika specifikationer, storlekar, former och tjocklekar framställas.

"PVC-väggpanel", även känd som "integrerad vägg", är gjord av bambufiber som material och hartsmaterial som ytteknologi. Det används ofta i hem, teknik och andra väggdekorationsmaterial. Färgerna är jämförbara med traditionella tapeter, och samtidigt har den också fördelarna med wainscoting och fungerar som en ny typ av väggdekorationsmaterial som ersätter väggfärg och tapeter.

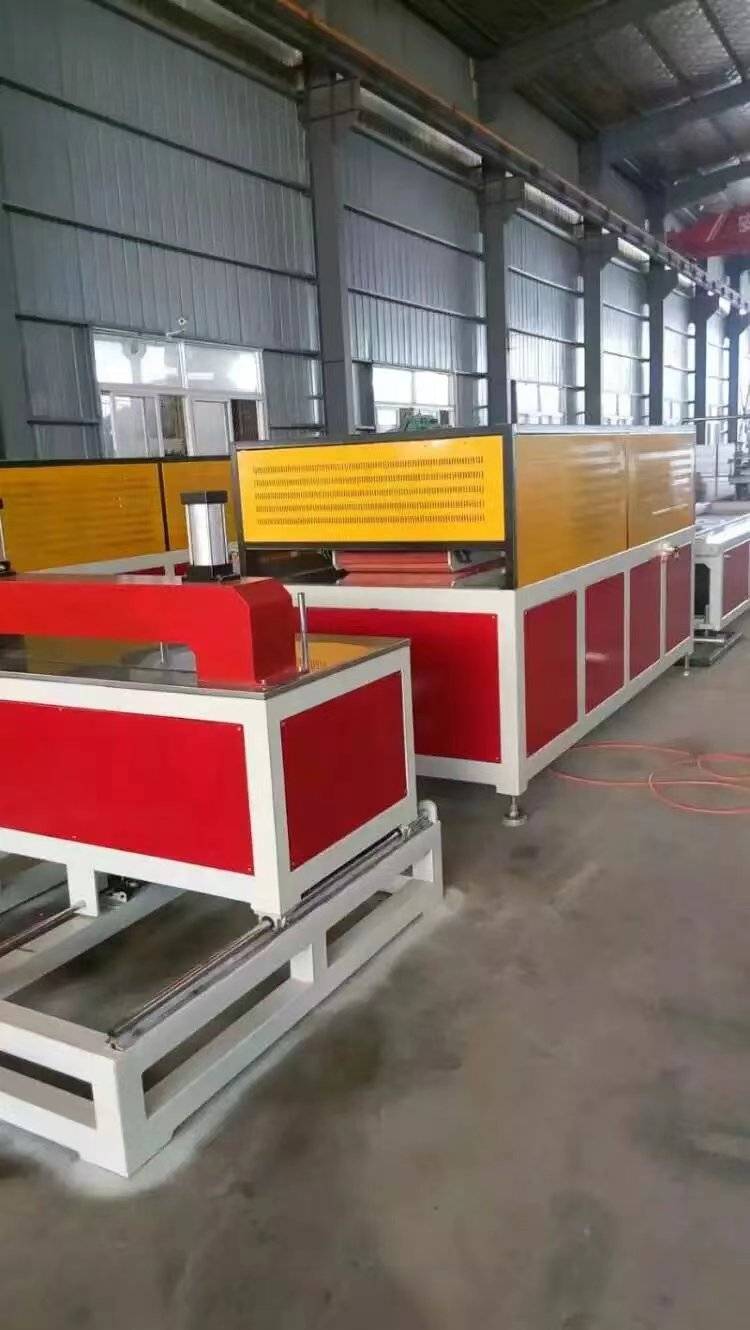

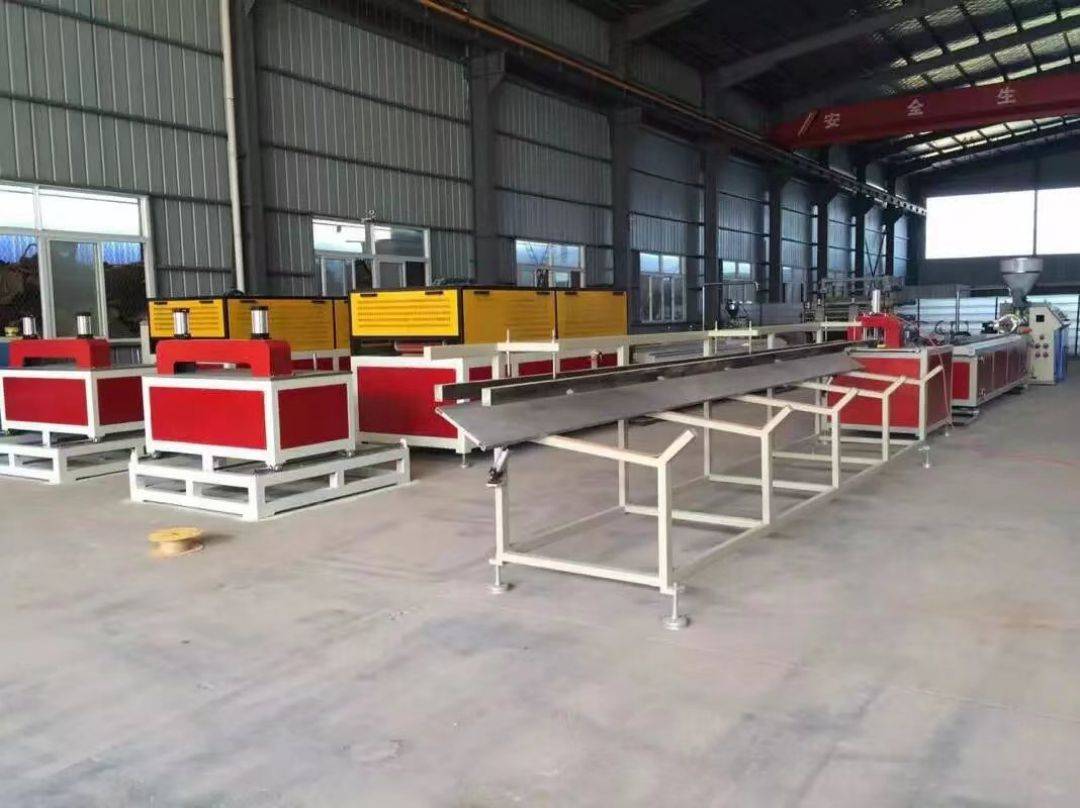

fall

produktdisplay

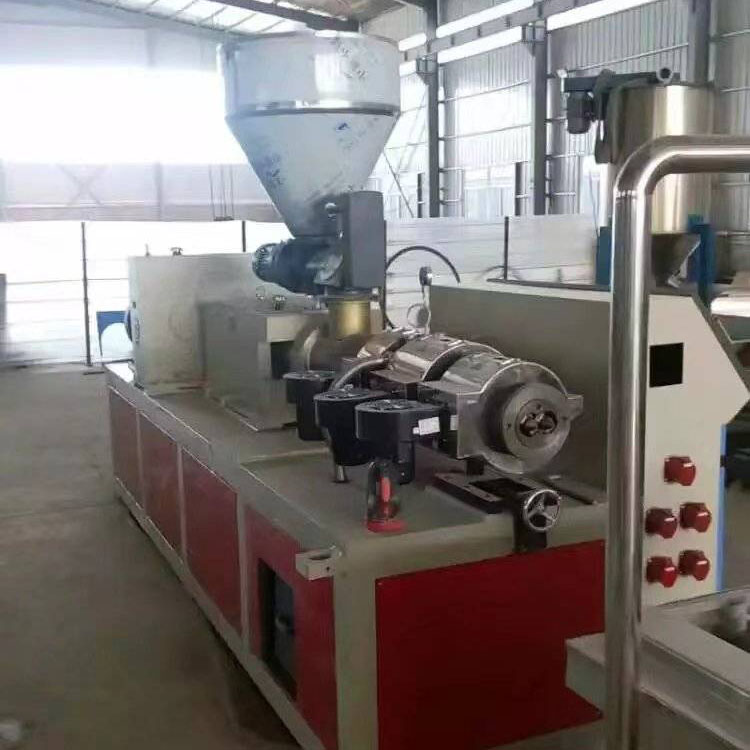

Taper Double Extruder

Ett extruderingssystem

1. Skruvdiameter: 65/132 (Zhoushan, Zhejiang)

2、  Design maximal effekt: 180–200 kg/h

3、 Skruvstrukturen är designad för PVC-pulver i form av konisk rotation.

4、 Skruvmaterial 38CrMoAlA nitrid, avsaltningsdjup 0,5—0,7 mm, ythårdhet HV 940

5、 Patronvärmesystem värmering i gjuten aluminium + lock i rostfritt stål

6、 Kylläge Fläkten har forcerad kylning

7、 Värmeområde nummer 5 område, värmeeffekt på 26KW,

B Kvantitativt utfodringssystem

1、 Använd matningsbehållaren i rostfritt stål

2、 Matningsmotorns effekt: 1,1KW

3、 Hastighetsregleringsläge för matningssystemet: frekvensomvandlingshastighetsreglering

C, vakuumpumpsystem

1. Effekt på vakuumpumpen: 2,2KW

2. Vakuumgrad: 0- -0, och 7Pa

D, drivsystem

1. Använd låda för minskning av hög vridmomenthastighet, lågt ljud och lång livslängd (Jiangyin, Jiangsu)

2, reducerväxelmaterial 20CrMoTi, växel med kombination av sned tandyta,

3. Fördelningslåda: enaxlig vridmomentutgång till dubbelaxlig vridmomentutgång via superbical växel

E, Huvudmotorsystem

1. Huvudmotoreffekt: 37KW (Shandong Kejie eller Shandong Xian motor)

2. Huvudmotorhastighetsregleringsläge: AC frekvensomvandlingskontroll

F, elektriskt styrsystem

1. Unikt designat elstyrskåp

2. Chint elektriska apparater med låg spänning

3. Intelligent temperaturregulator

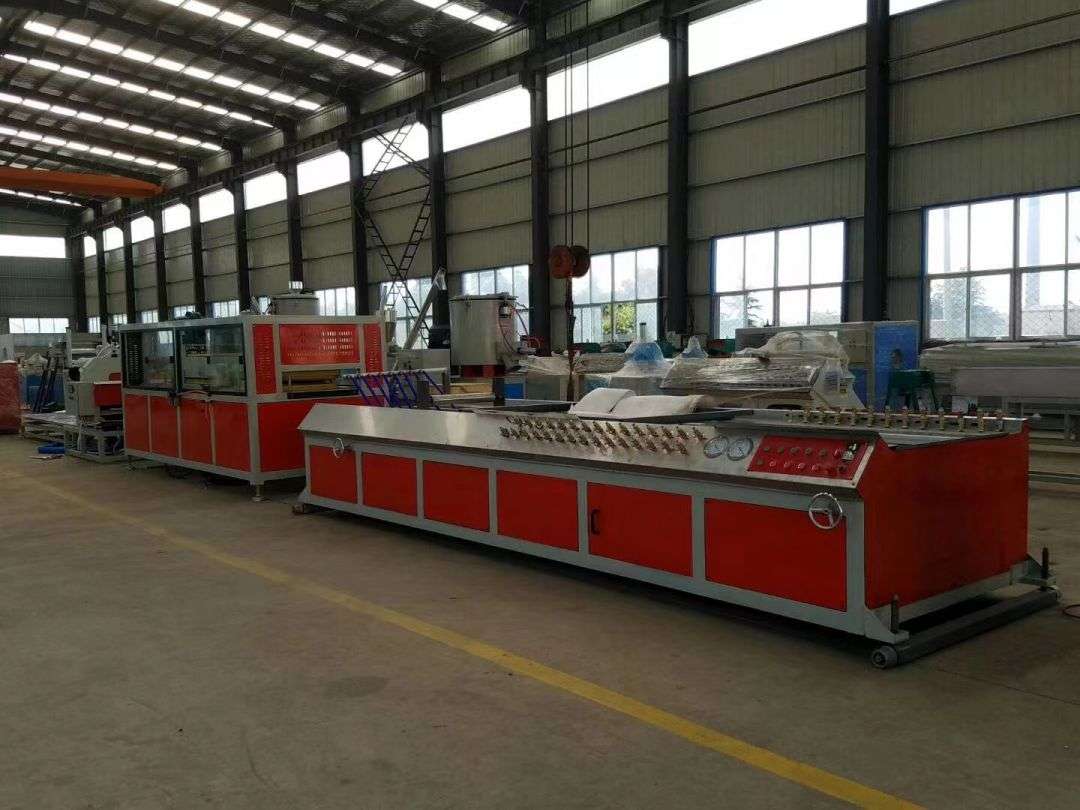

YFD vakuuminställningsbord

1、 Vattentanken är gjord av rostfritt stål

2、 Dukningsbordets längd: 5 000 mm

3、 Set bordsbredd: 1200mm

4、 Bredd på installationscentrum för inställningsstegsguidespåret: 800 mm

5、 Vakuumpump: 5,5KW x2,4KW x1, tre vakuumpumpar är direktanslutna vattencirkulation, vakuumgrad 0-0,8Pa

6、 #: 40 vardera, fördelat på båda sidor av inställningsscenen

7、 Den främre och bakre rörliga enheten för inställningssteget: cykloidmotorn driver valstråden för att dra

8、 Annan flerdimensionell riktningsjustering: alla är manuella justeringar

9、 Mängd kylvatten: 6 kubikmeter/timme

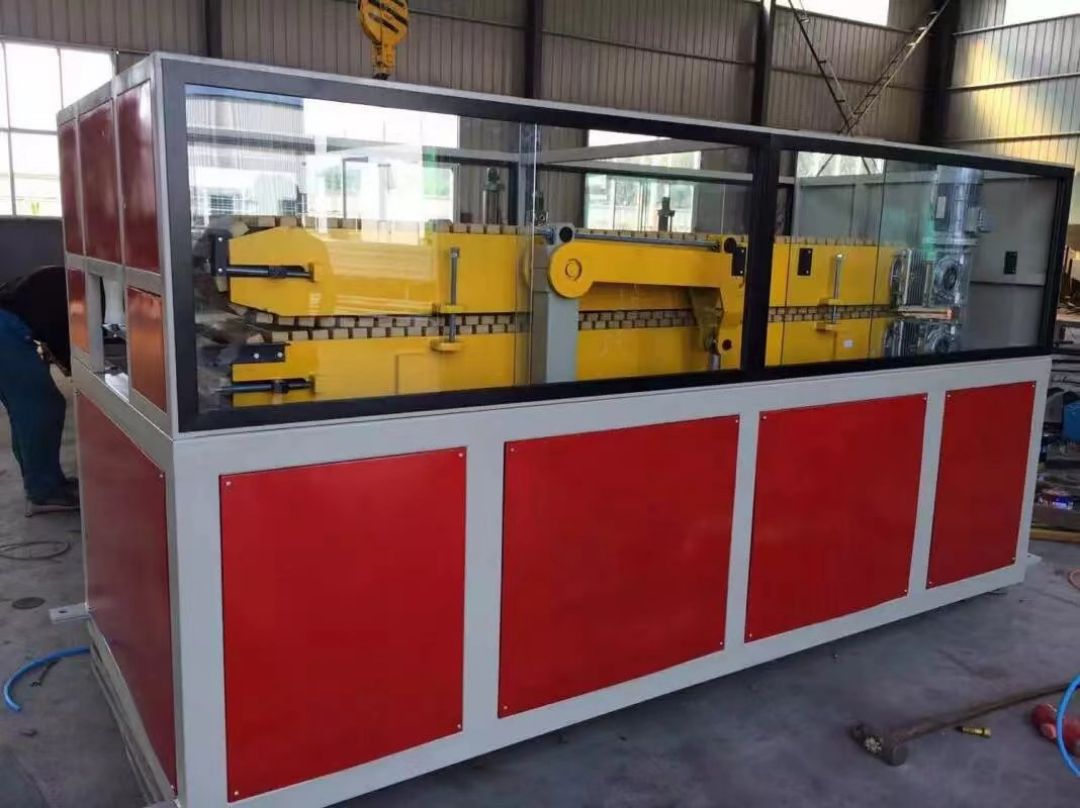

YF 600 traktor

1、 Antal dragband: 2 barer

2、 Varje dragrem drivs av en retardationsmotor, motoreffekt 1,5KW / enhet

3、 Effektiv spännlängd för dragkraft: 1 800 mm

4、 Effektiv bredd på drivremmen: 600 mm

5、 Draghastighet: 0,3-3m/min

6、 Arbetstryck: 0,5-0,7Mpa

YFQ600 Skärmaskin

1、 Skärmotoreffekt: 2,2 Kw

2, Max. klippbredd: 600mm

3、 Sugmotorns effekt: 2,2 Kw

4、 Kapsågblad: högkvalitativ legering, sågbladsdiameter: 350 mm

5、 Skärbordsrörelse och sågläge: pneumatisk

6、 Klippläge: automatisk / manuell

7, meter meter: färdomkopplarmätare

8、 Arbetstryck: 0,5-0,7Mpa

9、 Maximal klipphöjd: 70 mm

YF-600 Rack

1、 Längd 6 000 mm

2、 Flip-läge: pneumatisk

3、 Bänkskiva material: rostfritt stål
