TPE+non-woven tyg Composite Co-extrudering-vattenstopp produktionslinje

TPE+non-woven tyg Composite Co-extrudering-vattenstopp produktionslinje

Utrustningslista

1. SJ-55/30 enkelskruvsextruder (1 enhet)

2. Övre och nedre avrullningsanordningar (2 enheter vardera)

3. Munstycke och skärmväxlare (1 set)

4. 500 mm L kalender med tre rullar (1 enhet)

5. Rulltemperaturkontrollsystem (1 enhet)

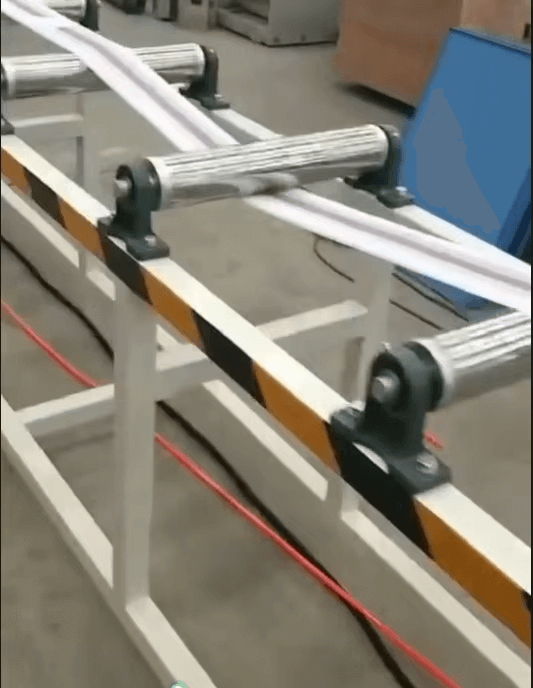

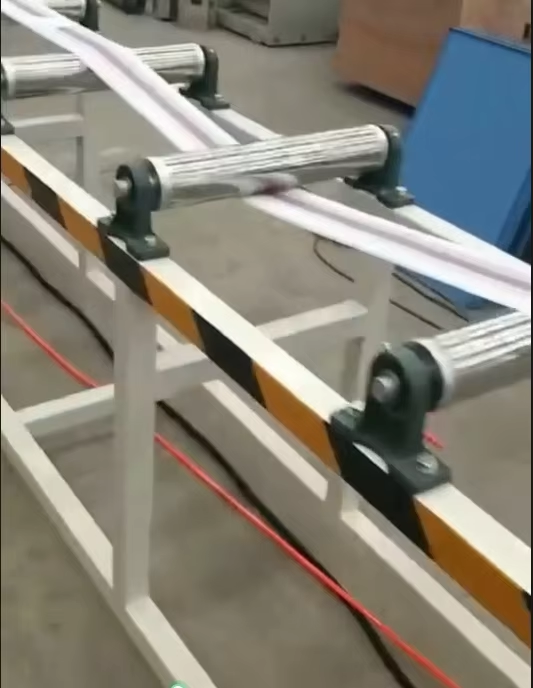

6. Kylfäste och trimningssystem (1 set)

7. Haul-off (1 enhet)

8. Upprullare (1 enhet)

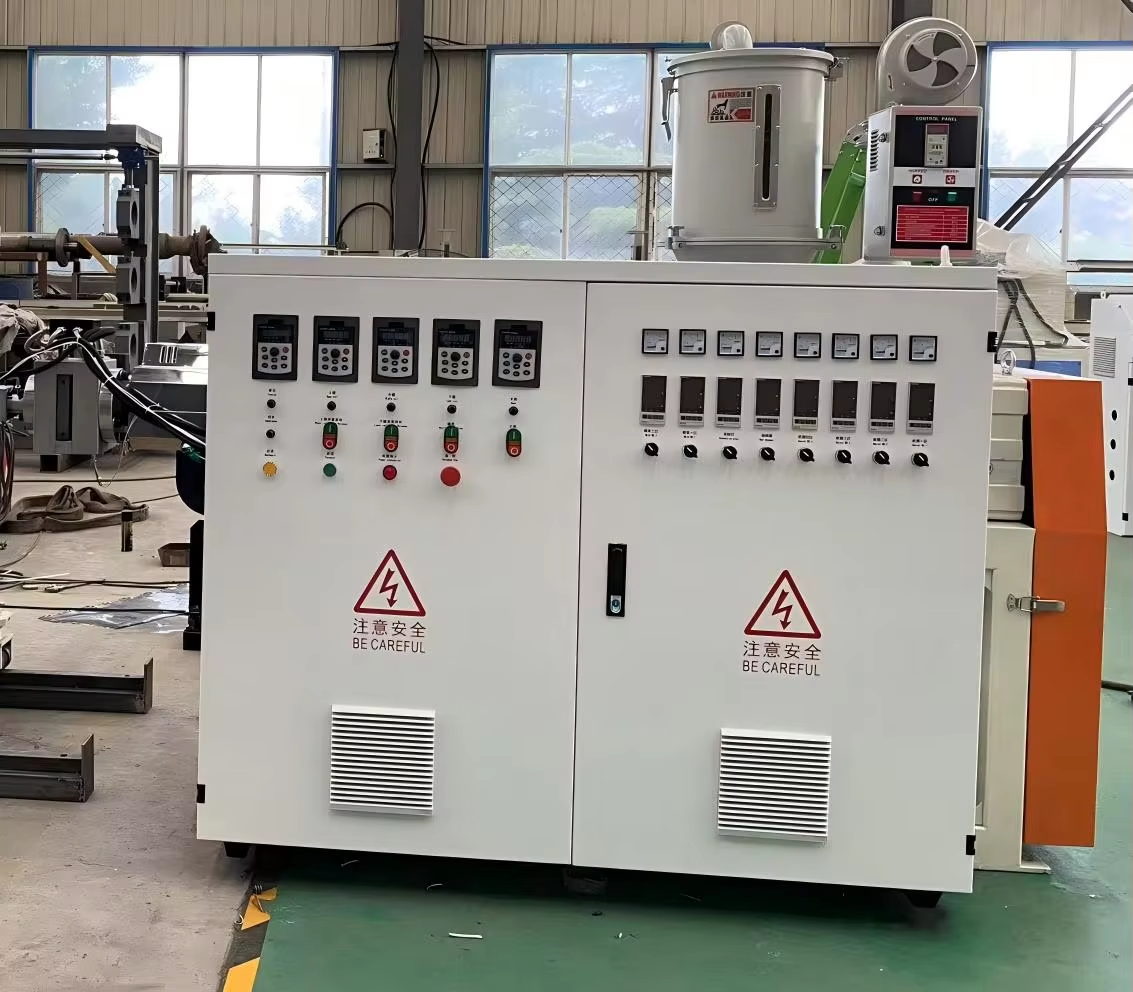

9. Komplett elektriskt styrsystem (1 set)

Utrustningsdisplay (del)

Skruv, fat och temperaturkontroll

Skruvmaterial: 38CrMoAL, Nitrerat stål

Skruvhårdhet: HV950

fatmaterial: slitstarkt fatmaterial, nitrerat stål

fathårdhet: HV1050

Skruvdiameter: 55mm

L/D-förhållande: 30/1

Huvudmotoreffekt: 15kW

Huvudmotorns värmeeffekt: 12kW

Fatvärme: Gjuten aluminium eller keramik

Temperaturkontroll: Automatisk, fläktdriven kylning

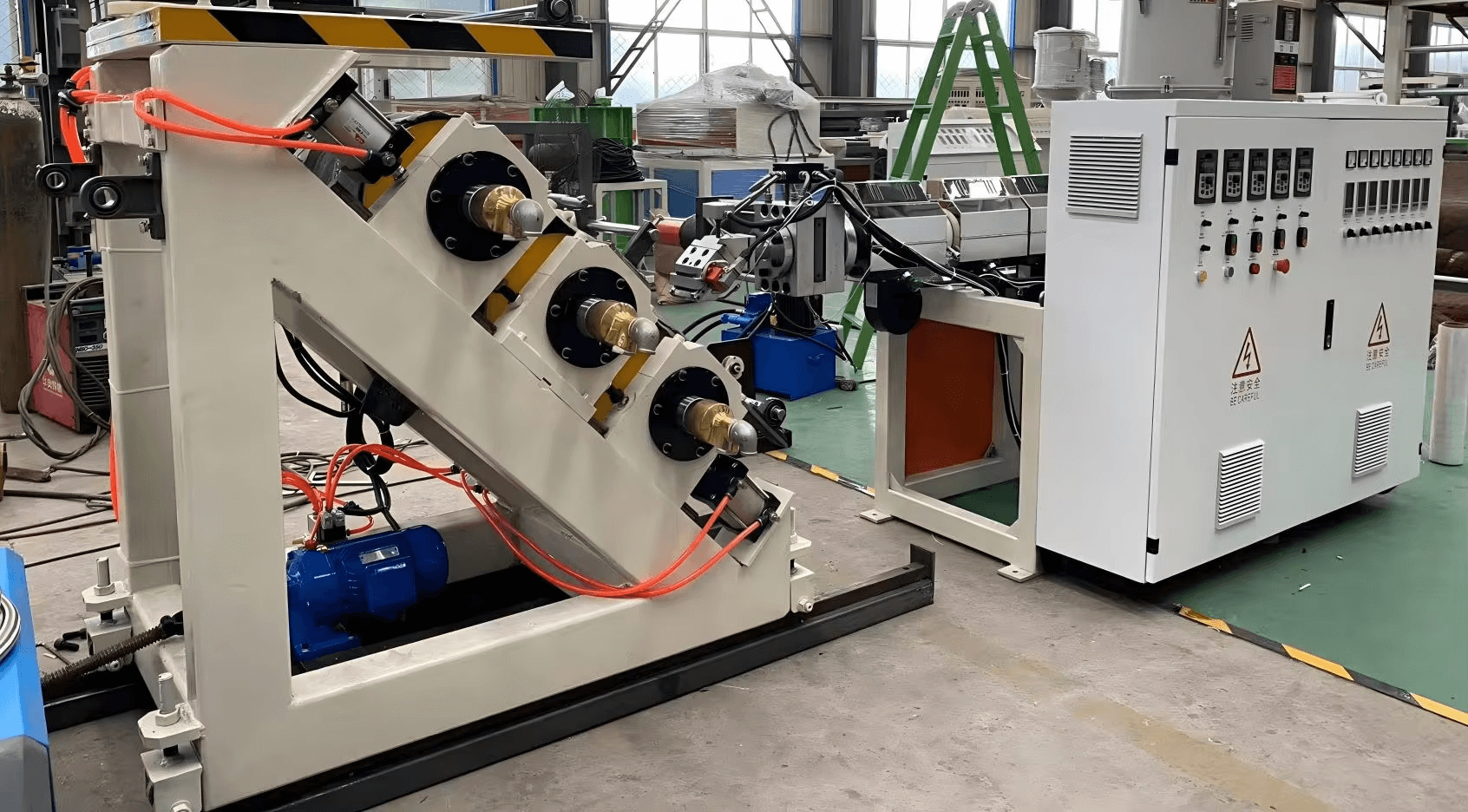

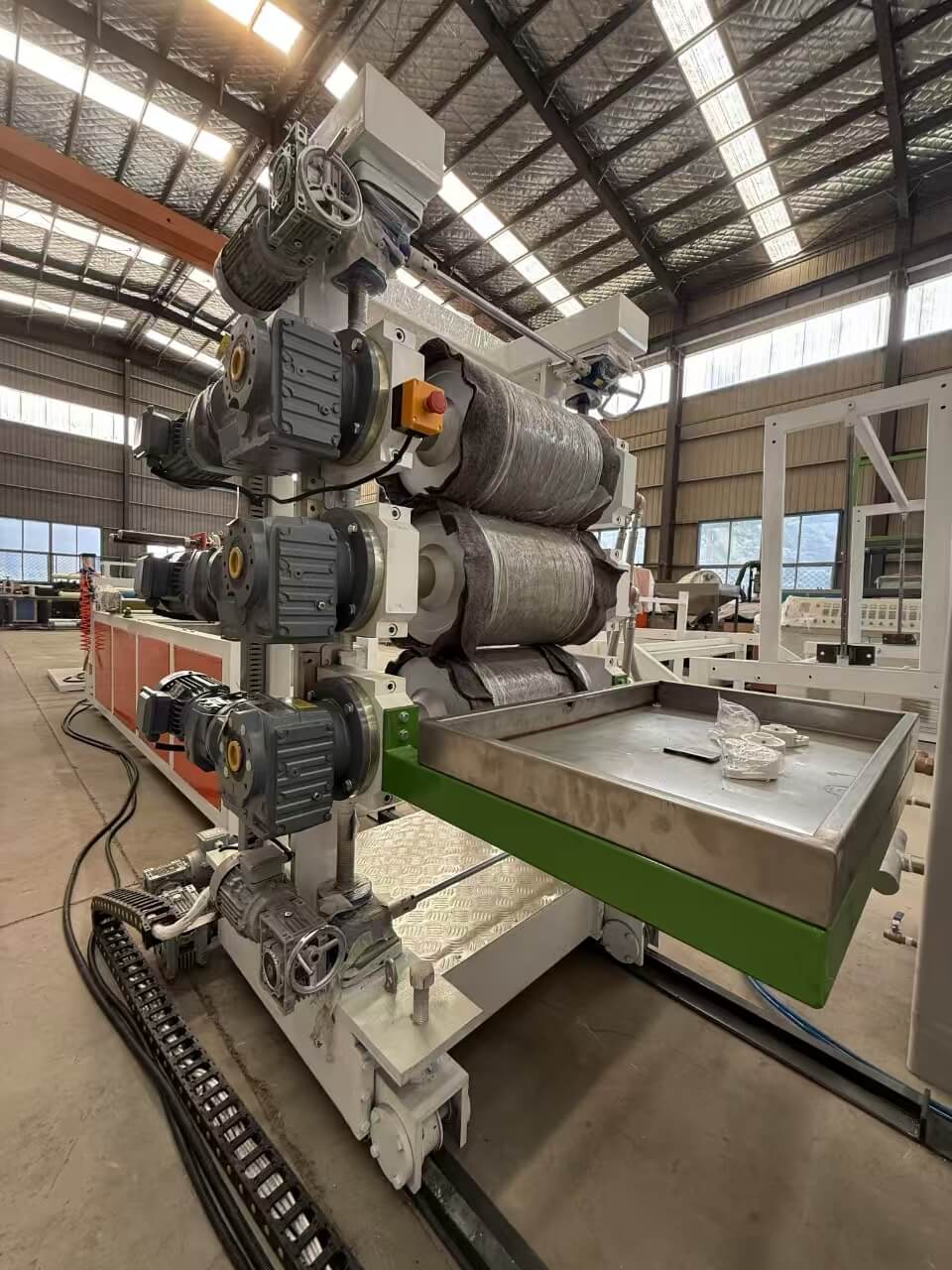

Kalender

Rulldiameter: 300 mm

Rullens effektiva bredd: 400mm

Rullmaterial: 45 stål

Rullstruktur: Qingdao Roller Manufacturing eller Xuzhou Saite Machinerys speciella flerkanalsdesign

Koaxialitet: ≤0,005 mm

Ytbehandling av vals: Ra ≤0,016µm

Rullens ythårdhet: HRC58-62

Förkromad tjocklek: 0,08 mm

Drivreduktionsväxellåda: Redson eller Congli

Driveffekt: 3 x 1,5kW

Hastighetskontroll: Invt inverter

Justering av tre rullar: Cylinderjustering, säkerhetsnödstoppsbrytare, synkront styrsystem

Konfiguration med tre rullar: 45° lutning

Väggpanel med tre rullar: Inbyggd stålplåtssvetsning

Tre-rullar sfäriska rullager: Harbin Bearing eller Wafangdian Bearing

Swivel joint: kinesisk-utländska joint venture

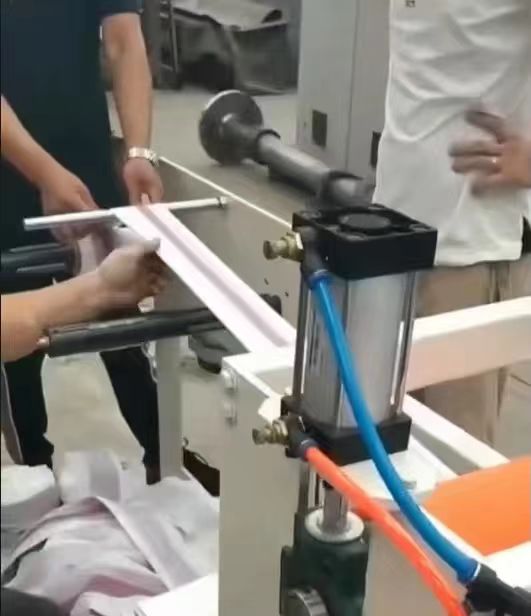

Traktor

Specifikationer: Ø160 x 400mm

Material: Nitrilgummirullar

Drive: Reducer

Effekt: 1 x 1,1kW

Styrning: INVT frekvensomriktare

Spännmetod: Pneumatisk

Synkroniserad med tre rullar eller oberoende

Winder

Drivmoment

Typ: Dubbelstation

Styrning: Automatisk räkning av fast längd

Återlindningsdiameter: 50 mm

Kärnspecifikation för pappersrör: 2-tums yttre mantel

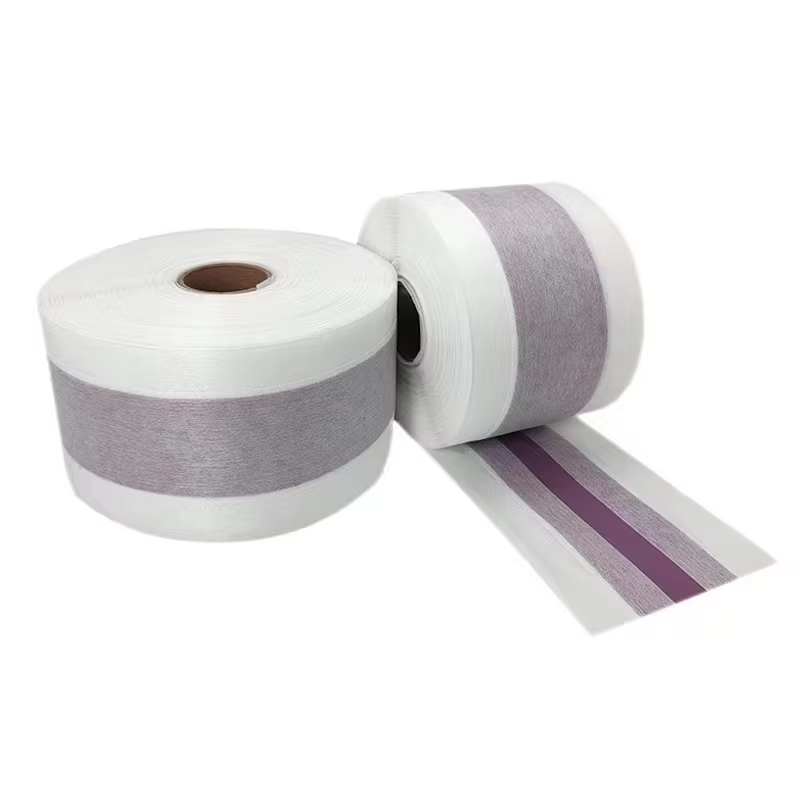

Färdig produktvisning
