TPE enkelskruv non-woven komposit co-extrudering vattenstopp produktionsutrustning

TPE Enkelskruv Non-woven Composite Co-extrusion Waterstop Production Equipment tillverkas av den kinesiska tillverkaren Oriental Star.

Utrustningslista

1. SJ-55/30 enkelskruvsextruder (1 enhet)

2. Övre och nedre avrullningsanordningar (2 enheter vardera)

3. Munstycke och skärmväxlare (1 set)

4. 500 mm L kalender med tre rullar (1 enhet)

5. Rulltemperaturkontrollsystem (1 enhet)

6. Kylfäste och trimningssystem (1 set)

7. Haul-off (1 enhet)

8. Upprullare (1 enhet)

9. Komplett elektriskt styrsystem (1 set)

Skruv, fat och temperaturkontroll

Skruvmaterial: 38CrMoAL, Nitrerat stål

Skruvhårdhet: HV950

fatmaterial: slitstarkt fatmaterial, nitrerat stål

fathårdhet: HV1050

Skruvdiameter: 55mm

L/D-förhållande: 30/1

Huvudmotoreffekt: 15kW

Huvudmotorns värmeeffekt: 12kW

Fatvärme: Gjuten aluminium eller keramik

Temperaturkontroll: Automatisk, fläktdriven kylning

Tre-rullad kalender

Rulldiameter: 300 mm

Rullens effektiva bredd: 400mm

Rullmaterial: 45 stål

Rullstruktur: Qingdao Roller Manufacturing eller Xuzhou Saite Machinerys speciella flerkanalsdesign

Koaxialitet: ≤0,005 mm

Ytbehandling av vals: Ra ≤0,016µm

Rullens ythårdhet: HRC58-62

Förkromad tjocklek: 0,08 mm

Drivreduktionsväxellåda: Redson eller Congli

Driveffekt: 3 x 1,5kW

Hastighetskontroll: INVT-växelriktare

Justering av tre rullar: Cylinderjustering, säkerhetsnödstoppsbrytare, synkront styrsystem

Konfiguration med tre rullar: 45° lutning

Väggpanel med tre rullar: Inbyggd stålplåtssvetsning

Tre-rullar sfäriska rullager: Harbin Bearing eller Wafangdian Bearing

Swivel joint: kinesisk-utländska joint venture

Kylfäste

Kylfäste

Fästes längd: 4 meter

Löprullar (icke-drivna): Rostfritt stål av hög kvalitet

Specifikationer: Φ75 x 400 mm

Winder

Växellådsmoment

Dubbelstationsform

Styr automatisk räkning av fast längd

Rulldiameter 50 mm

Pappersrör inre kärna specifikation 2-tums yttre mantel

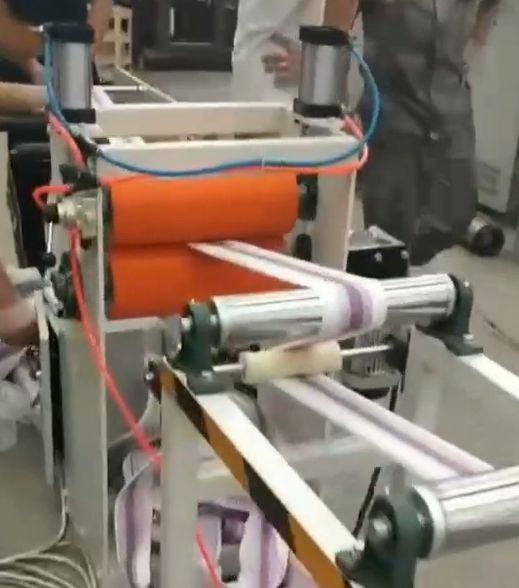

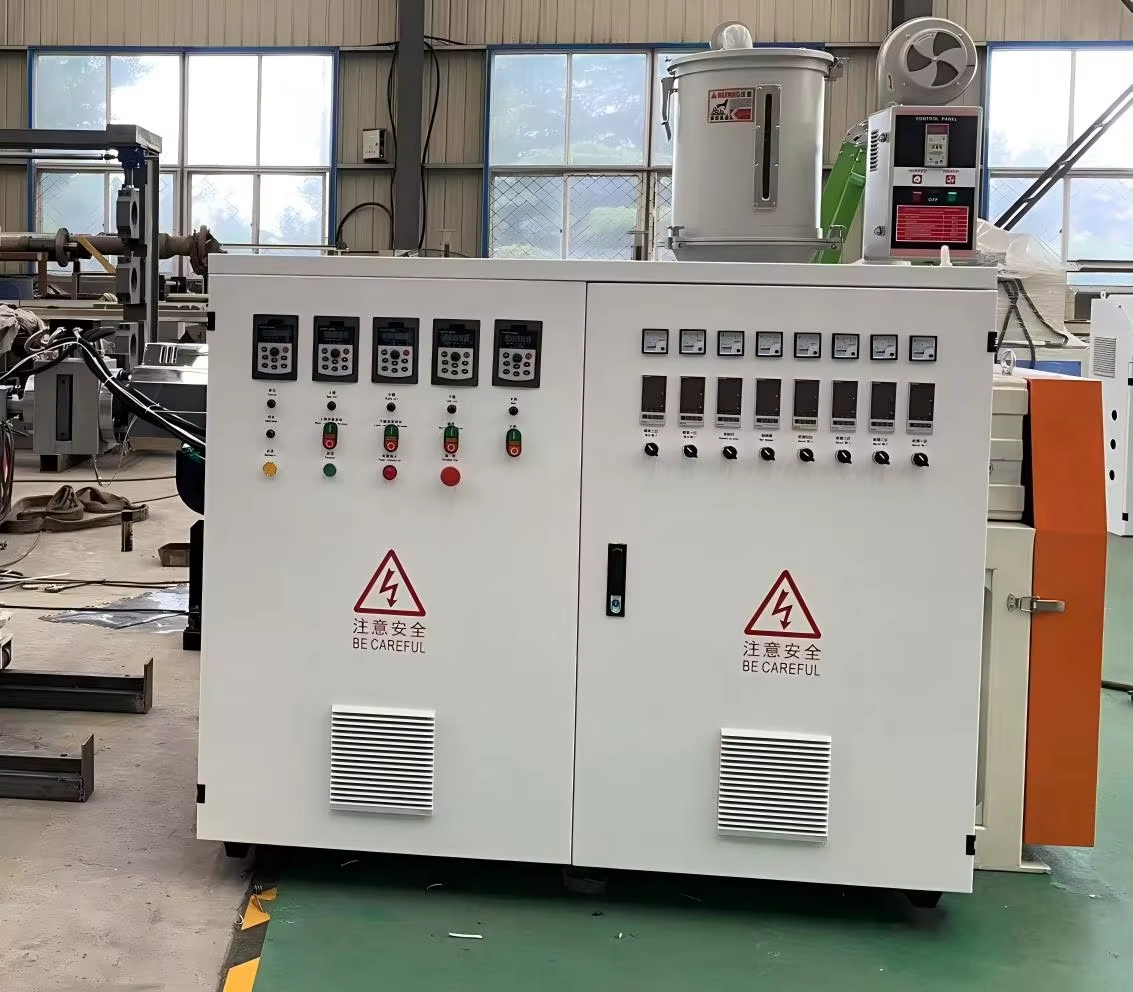

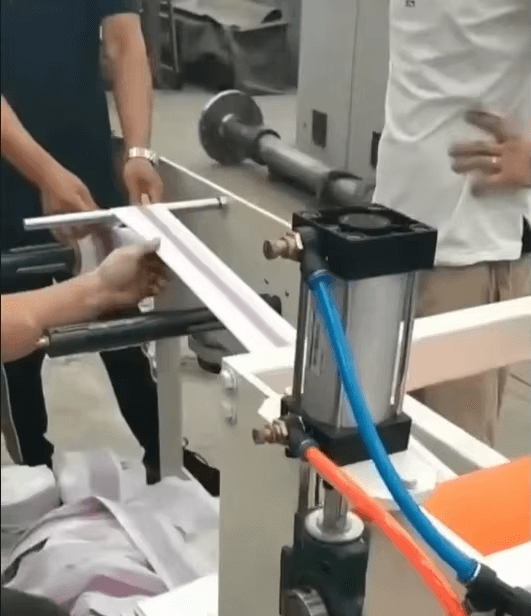

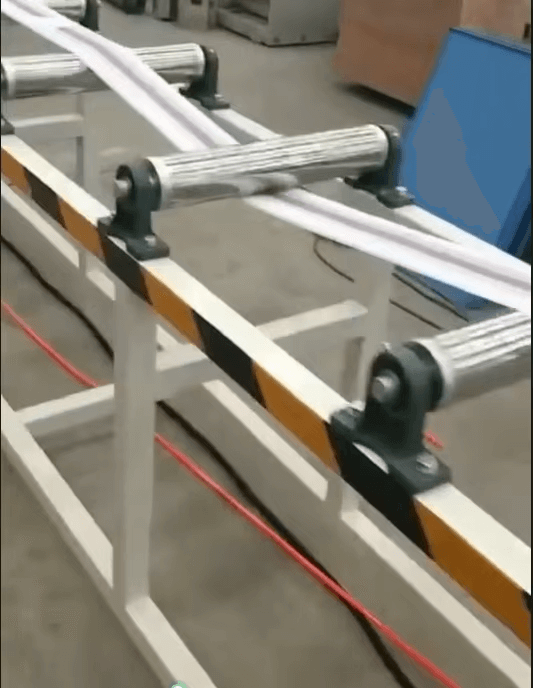

Utrustningsdisplay

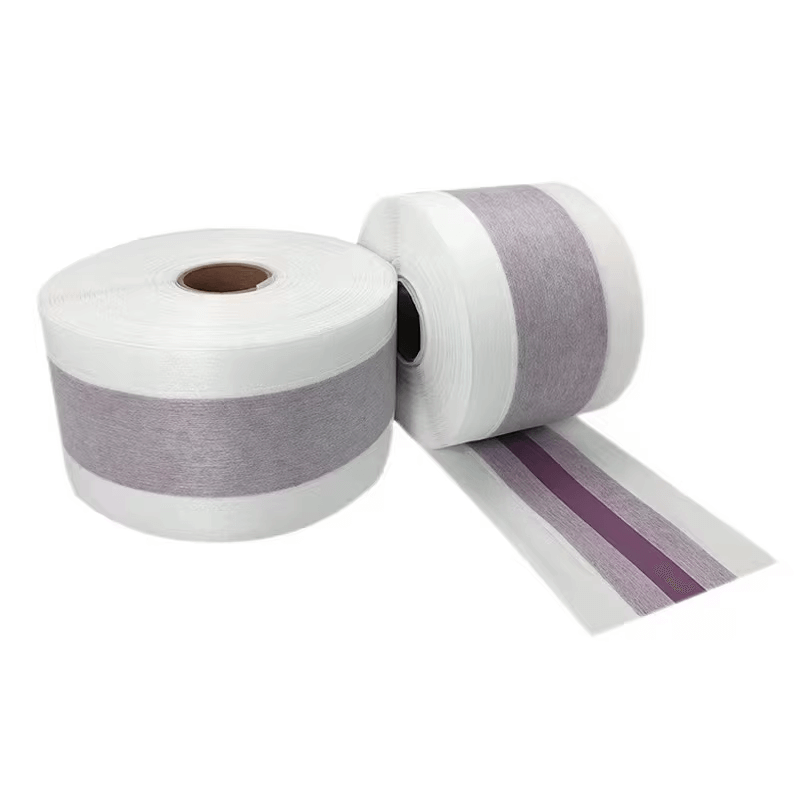

Färdig produktvisning
